ЧТО ТАКОЕ БИОГА3?

В последнее время все большее внимание привлекают нетрадиционные с технической точки зрения источники энергии: солнечное излучение, морские приливы и волны и многое другое. Некоторые из них например, ветер — находили широкое применение и в прошлом, а сегодня переживают второе рождение. Одним из забытых видов сырья является и биогаз, использовавшийся еще в Древнем Китае и вновь «открытый» в наше время.

Что же такое биогаз? Этим термином обозначают газообразный продукт, получаемый в результате анаэробной, то есть происходящей без доступа воздуха, ферментации (перепревания) органических веществ самого разного происхождения. В любом крестьянском хозяйстве в течение года собирается значительное количество навоза, ботвы растений, различных отходов. Обычно после разложения их используют как органическое удобрение. Однако мало кто знает, какое количество биогаза и тепла выделяется при ферментации. А ведь эта энергия тоже может сослужить хорошую службу сельским жителям.

Биогаз — смесь газов. Его основные компоненты: метан (CH4 — 55—70% н углекислый газ (СО2] — 28—43%, в также в очень малых количествах другие газы, например — сероводород [H2S].

В среднем 1 кг органического вещества, биологически разложимого на 70%, производит 0,18 кг метана, 0,32 кг углекислого газа, 0,2 кг воды м 0,3 кг неразложимого остатка.

ФАКТОРЫ, ВЛИЯЮЩИЕ НА ПРОИЗВОДСТВО БИОГАЗА

Поскольку разложение органических отходов происходит за счет деятельности определенных типов бактерий, существенное влияние на него оказывает окружающая среда. Так, количество вырабатываемого газа в значительной степени згвисит от температуры: чем теплее, тем выше скорость и степень ферментации органического сырье. Именно поэтому, вероятно, первые установки для получения биогаза появились в странах с теплым климатом. Однако применение надежной теплоизоляции, а иногда и подогретой воды позволяет освоить строительство генераторов биогаза в районах, где температура зимой опускается до -20°. Существуют определенные требования и к сырью: оно должно быть подходящим для развития бактерий, содержать биологически разлагающееся ор­ганическое вещество и в вбльшом количестве воду (90—94%). Желательно, чтобы среда была нейтральной и без веществ, мешающих действию бактерий: например, мыла, стиральных порошков, антибиотиков.

Для получения биогаза можно использовать растительные и хозяйственные отходы, навоз, сточные воды и т. п. В процессе ферментации жидкость в резервуаре имеет тенденцию к разделению на три фракции. Верхняя — корка, образованная из крупных частиц, увлекаемых поднимающимися пузырьками газа, .через некоторое время может стать достаточно твердой и будет мешать выделению биогаза. В средней части ферментатора скапливается жидкость, а нижняя, грязеобразная фракция выпадает в осадок.

Бактерии наиболее активны в средней зоне. Поэтому содержимое резервуара необходимо периодически перемешивать — хотя бы один раз в сутки, а желательно — до шести раз. Перемешивание может осуществляться с помощью механических приспособлений, гидравлическими средствами (рециркуляция под действием насоса;, под напором пневматической системы (частичная рециркуляция биогаза) или с помощью различных методов самоперемешивания.

УСТАНОВКИ ДЛЯ ПОЛУЧЕНИЯ БИОГАЗА

В Румынии генераторы биогаза получили широкое распространение. Одна из первых индивидуальных установок была введена в эксплуатацию еще в декабре 1982 года. С тех пор она успешно обеспечивает газом три соседствующие семьи, имеющие каж­дая по обычной газовой плите с тремя конфорками и духовкой.

Ферментатор находится в яме диаметром около 4 м и глубиной 2 м (объем примерно 25 м3), выложенной изнутри кровельным железом, сваренным дважды: сначала электрической сваркой, а затем, для надежности, газовой. Для антикоррозионной защиты внутренняя поверхность резервуара покрыта смолой. Снаружи верхней кромки ферментатора сделана кольцевая канавка из бетона глубиной примерно 1 м, выполняющая функцию гидрозатвора; в этой канавке, заполненной водой, скользит вертикальная часть колокола, закрывающего резервуар. Колокол высотой около 2,5 м — из листовой двухмиллиметровой стали. В верхней его части и собирается газ.

Автор этого проекта выбрал вариант собирания газа в отличие от других установок с помощью трубы, находящейся внутри ферментатора и имеющей три подземных ответвления — к трем хозяйствам. Кроме того, вода в канавке гидрозатвора проточная, что предотвращает обледенение а зимнее время.

Ферментатор загружается примерно 12 м3 свежего навоза, поверх которого выливается коровья моча (без добавления воды). Генератор начинает работать через 7 дней после наполнения.

Похожую компоновку имеет еще одна установка (рис. Б). Ее ферментатор сделан в яме, имеющей квадратное поперечное сечение размерами 2х2 и глубиной примерно 2,5 м. Яма облицована железобетонными плитами толщиной 10—12 см, оштукатурена цементом и покрыта для герметичности смопой. Канавка гидрозатвора глубиной около 50 см также бетонная, колокол сварен из кровельного железа и может на четырех «ушках» свободно скользить по четырем вертикальным направляющим, установленным на бетонном резервуаре. Высота колокола примерно 3 м, из которых 0,5 м погружено в канавку.

При первом наполнении в ферментатор было загружено 8 м3 свежего коровьего навоза, а сверху залито примерно 400 л коровьей мочи. Через 7—10 дней установка уже полностью обеспечивала владельцев газом.

Аналогичную конструкцию имеет и генератор биогаза, рассчитанный на прием 6 м3 смешанного навоза (от коров, овец и свиней). Этого оказалось достаточно, чтобы обеспечить нормальную работу газовой плиты с тремя конфорками и духовкой.

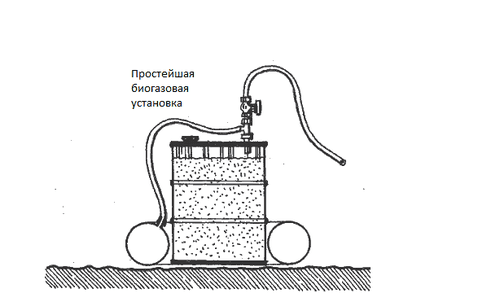

Еще одна установка отличается любопытной конструктивной деталью: рядом с ферментатором уложены присоединенные к нему с помощью Т-образного шланга три большие тракторные омеры, соединенные и между собой рис. 2). В ночное время, когда биогаз не используется и накапливается под колоколом, возникает опасность, что последний из-за избыточного давления опрокинется. Резиновый резервуар случит дополнительной емкостью. Фер­ментатора размером 2х2х1,5 м вполне достаточно для работы двух горелок, а при увеличении полезного объема установки до 1 м3 можно получить количество биогаза, достаточное и для обогрева жилища. Особенность этого варианта установки — устройство колокола диаметром 138 см и высотой 150 см из прорезиненного полотна, применяемого для изготовления надувных лодок. Ферментатор представляет собой металлический резервуар 140Х300 см и имеет объем 4,7 м3. Колокол вводится в находящийся в ферментаторе навоз на глубину не менее 30 см для обеспечения гидравлического заслона выходу биогаза в атмосферу. В верхней части разбухающего резервуара предусмотрен кран, соединенный со шлангом; по нему газ поступает к газовой плите с тремя конфорками и колонке для нагрева воды. Чтобы обеспечить оптимальные условия для работы ферментатора, навоз смешивается с горячей водой. Наилучшие результаты установка показала при влажности сырья 90% и температуре 30—35°.

Для обогрева ферментатора используется и эффект теплицы. Над емкостью сооружается металлический каркас, который покрывают полиэтиленовой пленкой: при неблагоприятных погодных условиях она сохраняет тепло и позволяет заметно ускорить процесс разложения сырья.

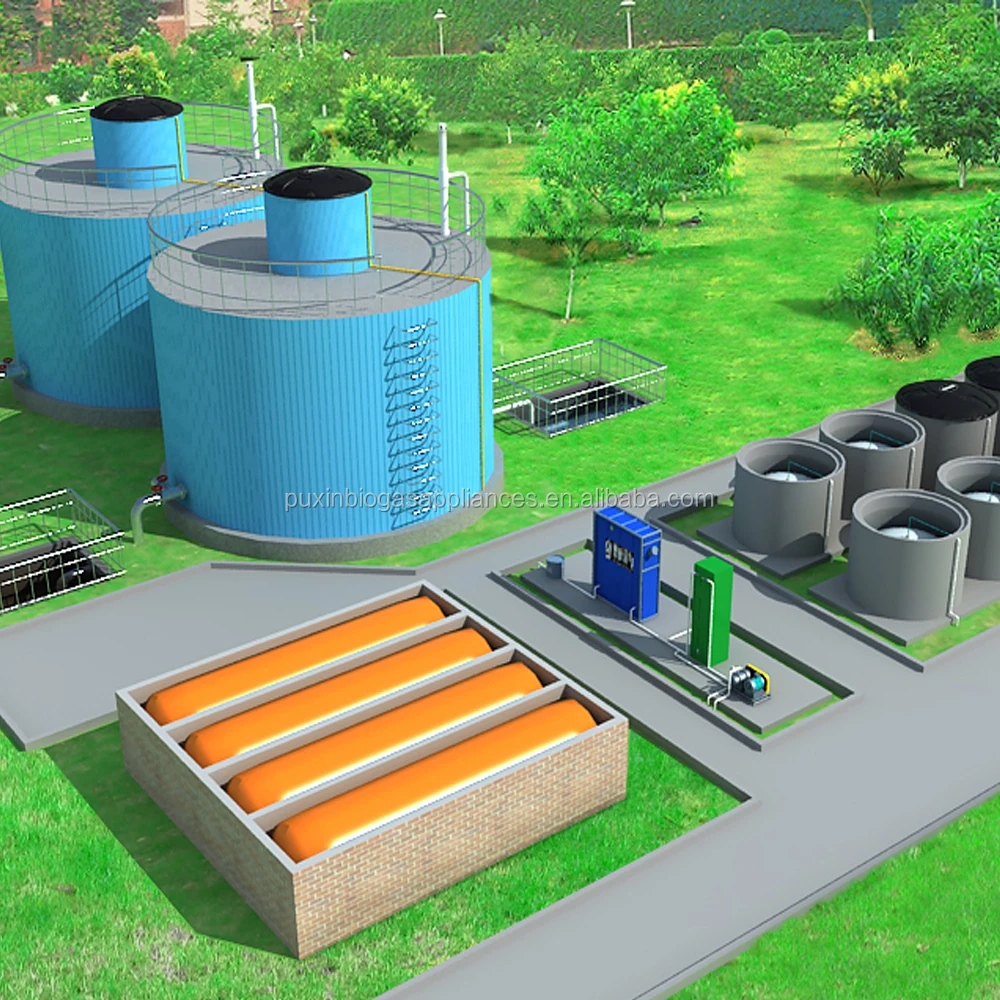

В Румынии генераторы биогаза используются и в государственных или кооперативных хозяйствах. Вот один из них. Он имеет два ферментатора емкостью по 200 м3, закрытых каркасом с полиэтиленовой пленкой. Зимой навоз обогревается горячей водой. Производительность установки \"составляет 300—480 м3 газа в день. Такого количества вполне хватает для обеспечения всех потребностей местного агропромышленного комплекса.

ПРАКТИЧЕСКИЕ СОВЕТЫ

Как уже отмечалось, решающую роль в развитии процесса ферментации играет температура: нагрев сырья с 15° до 20° может вдвое увеличить . производство Энергоносителя. Поэтому часть генс-ра\'-торов имеет специальную систему подогрева сырья, однако большинство установок не оборудовано ею, они используют лишь тепло, выделяемое в процесса самого разложения органических веществ. Одним из важнейших условий нормальной работы ферментатора является наличие надежной теплоизоляции. Кроме того, необходимо свести к мини­муму потери тепла при очистке и наполнении бункера ферментатора.

Необходимо помнить также о необходимости обеспечения биохимического равновесия. Иногда темпы производства бактериями кислот выше, чем темпы их потребления бактериями второй группы. В этом случае кислотность массы растет, а выработка биогаза снижается. Положение может быть исправлено либо уменьшением ежедневной порции сырья, либо увеличением его растворимости (по возможности, горячей водой), либо, наконец, добавкой нейтрализующего вещества — например известкового молока, стиральной или питьевой соды,

Производство биогаза может уменьшиться за счет нарушения соотношения между углеродом и азотом. В этом случае в ферментатор вводят вещества, содержащие азот, — мочу или в небольшом количестве соли аммония, используемые обычно в качестве химических удобрений (50—100 г на 1 м3 сырья).

Следует помнить, что высокая влажность и наличие сероводорода (содержание которого в биогазе можат достигать 0,5%) стимулируют повышенную коррозию металлических частей установки. Поэтому состояние всех остальных элементов ферментатора следует регулярно контролировать и з местах повреждений тщательно защищать: лучше всего свинцовым суриком — в один или два слоя, а затем еще двумя слоями любой масляной краски.

В качестве трубопровода для транспортировки биогаза от выпускного патрубка в верхней части колокола установки до потребителя могут использоваться как трубы (металлические или пластмассовые), так и резиновые шланги. Их желательно вести в глубокой траншее, чтобы исключить разрывы из-за замерзания зимой конденсировавшейся воды. Если же транспортировка газа с помощью шланга осуществляется по воздуху, то для отвода конденсата необходимо специальное устройство. Самая простая схема такого приспособления представляет собой U-образную трубку, присоединенную к шлангу в самой нижней его точке (рис. 4). Длина свободной ветви трубки (х) должна быть больше, чем выраженное в миллиметрах водяного столба давление биогаза. По мере того как в трубку стекает конденсат из трубопровода, вода выливается через ее свободный конец без утечки газа.

В верхней части колокола целесообразно также предусмотреть патрубок для установки манометра, чтобы по величине давления судить о количестве накопленного биогаза.

Опыт эксплуатации установок показал, что использование в качестве сырья смеси разных органических веществ дает больше биогаза, чем при загрузке ферментатора одним из компонентов. Влажность сырья рекомендуется немного уменьшать зимой (до 88—90%) и повышать летом (92—94%). Вода, которую используют для разбавления, должна быть теплой (желательно 35—40°). Сырье подается порциями, по крайней мере один раз в сутки. После первой загрузки ферментатора нередко сначала вырабатывается биогаз, который содержит более 60% углекислого газа и поэтому не горит. Этот газ удаляют в атмосферу, и через 1 —3 дня установка начнет функционировать нормально.

По материалам журнала «Техниум», СРР

ЕЩЁ РАЗ про БИОГАЗ

Редакция получила много писем по публикации «Биогаз: и греет, и варит» (см. «М-К» Н9 1 за 1987 год), подготовленном по материалам румынского журнала «Техниум». Читателей привлекла как сама тема, так и описываемые в статье конструкции. Многие интересуются деталями устройств биоустановок, спрашивают, как изготовить отдельные узлы. Дополнительные разъяснения и рекомендации возможных решений элементов конструкций дает наш консультант инженер П. Зак.

У читателей прежде всего возникает вопрос о согласовании имеющихся потребностей с размерами установки. Так многие и пишут размер доме, скажем, 5Х6 м (или объем, например, 150 м3) семья — 4 человека, надо обогреваться и кухню обеспечить, каких размеров требуется установка7

Имеющийся опыт свидетельствует, что в среднем на отопление дома площадью 40—50 м2 и четырехконфорочную плиту необходимо в час 3,0—3,5 м3 биогаза При оборудовании местной системы обогрева можно использовать широко применяемый автоматический отопительный газовый водонагреватель АОГВ-11, 3-3-У

Важный фактор, определяющий интенсивность газообразования, — температура процесса Не следует забывать, что в статье «Биогаз и греет, и варит» описан опыт, относящийся к стране с достаточно мягким климатом Видимо, для более суровых климатических условий подогрев нужнее, возможно, даже и в установившемся процессе А если подогрев предусматривать, то представляется целесообразным использовать его как эффективный регулирующий фактор, за счет которого можно увеличить газообразование в несколько раз (Об еще одном управляющее факторе — перемешивании — скажем далее).

Теперь, учитывая совместное влияние названных факторов на мощность установки, можно дать некоторые рекомендации.

При выборе размеров ферментатора можно ориентироваться на варианты, приведенные в прошлой публикации, с учетом более сурового климата стоит добавить в установку нагревательный элемент, например, в виде змеевиков Подобная эксплуатация сразу позволит выявить влияние нагрева на производительность устройства. Для систематизации доводочных работ рекомендуется завести тетрадь (не полагаясь на память) и записывать все изменения — как вводимые, так и получаемые Практика показывает, что каждые 10° дополнительного нагрева биомассы удваивают выход газа с 1 м3 ферментатора

Вот некоторые данные для тех, кто собирается заняться проектированием установки. Из 1 т сырья получается 80—100 м3 газа Его теплотворная способность примерно 5500— 6000 ккал/м3. Для сравнения бытовой газ не намного калорийнее — всего 7000 ккал/м3

Теперь о биологии процесса Метанопроизводящие бактерии имеются в самом сырье Культуры их развиваются в ферментаторе до трех недель, пока масса не начнет выделять газ При использовании готовой «закваски» из предыдущей порции из уже работающего ферментатора срок начала выработки газа сокращается примерно до недели.

Метанопроизводящие бактерии разделяются на три группы. Психрофильные эффективно работают в диапазоне+5.+20° При дальнейшем повышении температуры развиваются мезофильные бактерии, их рабочий диапазон +30 +42° А при еще более высокой температуре проявляется действие уже термофильных бактерий, которые работают в очень узком диапазоне +54 +56°

Большое число вопросов относится к конструкции установки, в первую очередь — созданию возможности периодической дозаправки сырья и перемешивания биомассы без разгерметизации колокола. Прежде всего нужно сказать, что беспрерывную выработку газа можно получить путем дублирования установок. С двумя ферментаторами при поочередной их перезаправке удается обойтись без усложнения конструкции.

Поэтому будущему создателю установки для производства биогаза следует сравнить, применительно к своим возможностям, три схемы простейшая с периодической перезаправкой, спаренные простейшие, с поочередной перезаправкой, со специальным устройством, обеспечивающим непрерывную подачу газа.

Выбирая третью схему, надо иметь в виду, что для работы ферментатора требуется не только дозаправка сырьем, но и удаление отходов.

В последней схеме дозаправка сырья и удаление отходов не равнозначны по периодичности Так, удаление отходов можно совмещать с остановкой процесса на чистку и ревизию системы Что же касается дозаправки, то она делается чаще и осущестеляется проще ежедневно снизу убирается 1/10 объема и сверху добавляется столько же свежего биосырья.

Один из возможных путей дозаправки ферментатора без потери газа основан на так называемом принципе сообщающихся сосудов. Для этого рядом с ямой ферментатора устраивается небольшая заправочная емкость, соединенная с ней трубопроводом, расположенным ниже уровня жидкости.

Трубопровод делается из куска керамической канализационной или асбоцементной трубы, которая вмуро­вывается в стенки емкостей. Такая система сама по себе является жидкостным затвором газа Повысить эффективность подачи концентрата можно с помощью вставной воронки-бункера. Проталкивать гущу через трубопровод можно и простейшим сетчатым поршнем. Одновременно он используется и в качестве заслонки, препятствующей самоперемешизанию биомассы между обеими емкостями.

Много вопросов вызывает необходимость периодического перемешивания биомассы. Как выполнять эту операцию без разгерметизации? Не все знают о возможности ее самоперемешивания. Вспомним эффект конвекции: его можно наблюдать в комнате, когда какая-нибудь пушинка оказывается над батареей отопления, плывет вверх, опускается у противоположной стены и снова увлекается воздушным потоком к батарее. Этот эффект тепловой циркуляции среды нетрудно получить и в ферментаторе, если разместить в нижней его части подогревательные трубы (змеевик), сместив их к одному краю; конвекция обеспечит самоперемешивание. В начавшемся процессе газообразования к этому добавится эффект подъема газовых пузырьков а зоне, находящейся над подогревателем.

Несложно сделать и механический перемешиватель биомассы. Особенно целесообразен он в местности с мягким климатом, где отпадает необходимость в использовании подогрева. Как показывает практика, лучше это предусмотреть заранее. Ведь если система сама выйдет на подогрев, то зачем тогда, спрашивается, тратить энергию на перемешивание. Кроме того, вовсе не обязательно перемешивать массу непрерывно. Можно делать это периодически, например, утром и вечером. Стоит даже превратить эту операцию в дополнительную, регулировочную. Для этого достаточно следить за положением колокола: как только он опустится к нижнему уровню (малый запас газа), надо перемешать биомассу — и выделение газа тотчас же увеличится.

Простейшую мешалку несложно изготовить в виде крыльчатки с приводом гибкими связями через тот же сифонный трубопровод.

При этом нет необходимости в непрерывном вращении в одну сторону. Если мешалка имеет ра­диальные лопасти, достаточно качательных движений. Можно ограничиться и одной лопастью. Вообще здесь простор для собственных решений. В качестве тяг лучше использовать негниющие материалы, например, изолированный электропровод или капроновый (хлоридный) шнур, продающийся в хозяйственных магазинах как бельевой.

Существует и проблема устойчивости колокола. Читатели, внимательно изучившие материал «Биогаз: и греет, и варит», уже подметили, что если схемы, изображенные на рисунке 1, осуществить, не дорабатывая конструкцию, то колокол может потерять равновесие сразу, как всплывет: либо опро­кинется, либо заклинит. На рисунке 3 в той же публикации не случайно предусмотрена направляющая труба для колокола, но подобная установка сложнее для домашнего изготовления.

На рисунке мы показываем схему уравновешивания колокола с двумя блоками и противовесом и вариант «журавль». Погрешность, получающаяся за счет нестрого вертикального перемещения точки подвески колокола на \"журавле» (по дуге окружности), пренебрежима в связи со значительным превышением плеча рычага над ходом коромысла.

Такая система уравновешивания колокола выгодна еще и тем, что ее можно использовать в качестве подъемного устройства при ревизии и очистке ферментатора. Учитывая это, нетрудно дополнить конструкцию некоторыми вспомогательными элементами: блоки лучше расположить на поворотной стреле (ведь только приподнять колокол, чтобы работать под ним, категорически не разрешается — «НЕ СТОЙ. ПОД ГРУЗОМ!»). Стоит сделать поворотной и опору коромысла «журавля», а противовес наборным, как на складских весах. Но если в вашей местности морозов не бывает, предусмотрите противовес в виде емкости, заполненной водой.

Самое же серьезное затруднение, стоящее на пути самодельщика, — изготовление колокола. Оцинкованное кровельное железо позволяет придать ему нужную форму простыми средствами, к тому же он будет нетяжелым. Но недолговечность такого материала при быстрой коррозии в условиях агрессивной среды заставляет искать другие варианты. Поэтому мы настоятельно советуем присмотреться к доступному металлолому. Старые емкости, например, от нефтепродуктов, будучи обрезанными, могут оказаться очень подходящим полуфабрикатом, как по форме (обычно с приварными сферическими днищами), так и по толщине листового материала: от 2 до 5 мм.

Видимо, ходовыми размерами колокола будут 0- 1—3 м и такая же высота. Если «бочка» окажется меньше, стоит подумать, делать ли большой колокол или взять два поменьше (например, 0 1,5 м), заодно вернувшись к варианту спаренных простейших установок.

У некоторых читателей возник вопрос об определении давления газа. Видимо, они не обратили внимания на очевидное: как только колокол всплывет — сила давления газа достигла величины массы колокола. Поясним это на примере. При диаметре юбки колокола 2 м площадь ее сечения составит S=3,14 м2= 31 400 см2. При толщине стенки колокола 5 мм и высоте 2 м вес его составит около 500 кг. Допустим, что фактический вес колокола равен 470 кг. Тогда колокол всплывет при давлении газа 0,15 ати. (В системе СИ масса М=470 кг, сила веса G=4700 Н, давление газа р=4700 : 31 400=0,15 Н/см2 =0,15 атм).

По мере подъема колокола давление почти не изменится, его повышение будет происходить только за счет вытеснения объема жидкости, равного всплывшей части стенок колокола.

Отмечая невысокое давление газа, видим, что его (в случае необходимости) можно повысить простым способом:

установить на колоколе дополнительный груз, расположив его пониже, для лучшего равновесия колокола.

Несколько любопытных примеров для сравнения. Давление газа в городской сети находится в пределах 200—300 мм вод. ст., а допускаемое — до 600 мм вод. ст. В нашей же системе это давление должно быть также предельным. Естественно, возникает вопрос: разве личное подворье способно дать биосырья в достаточном количестве? Конечно же, нет. Наши рекомендации относятся в первую очередь к кооперативным животноводческим хозяйствам, получающим с каждым днем все большее развитие. Кроме того, резервы, и немалые кроются в колхозах и совхозах: иногда возле животноводческих ферм скапливается значительное количество навоза, который никак не используется. Местные жители могли бы его утилизировать, а затем уже вывозить на поля. Ведь отработанное сырье из ферментатора практически не теряет свою ценность как удобрение. Налицо двойная экономическая выгода.

В заключение вновь обращаемся к читателям с просьбой делиться своим опытом в конструировании и эксплуатации биогазовых установок.

По материалам журнала «Техниум», СРР

Статья из журнала Моделист-конструктор №1 1987г.
